FUNDAMENTO REDES DE SEGURIDAD PARA CAÍDAS DE PERSONAS

Con el objeto de reducir la accidentabilidad que ocurre en la Industria de la Construcción y afines, hemos desarrollado una red de seguridad que permitirá limitar y/o proteger las caídas de personas que trabajan en altura, cuya consecuencia representan severos traumatismos posteriores.

FIBRAS PARA LA FABRICACIÓN DE LAS REDES AMANSIA ®

Las fibras de origen químico, son las que mejores se adaptan a la fabricación de las redes de seguridad. Algunas de ellas detallamos a continuación:

Poliéster: Resistente. No le atacan los agentes atmosféricos, imputrescible, es el mejor hilo que pueda utilizarse.

Poliamida: De iguales característica que el Poliéster, presenta la ventaja de tener una gran elasticidad, absorbiendo mas suavemente los impactos.

Polietileno y Polipropileno: Estos hilos presentan la ventaja de su bajo peso específico, por ello las redes son más livianas, resistentes a los ataques bacteriológicos y a la humedad. La resistencia a la abrasión es sensiblemente inferior a la Poliamida entre un 10 y 20 veces menor. La pérdida de resistencia por degradación que sufren estos hilos a los rayos solares es muy notable. El hilo se endurece y se vuelve quebradizo.

Características de la fibra:

• - Alta resistencia a la tracción.
• - Excelente elasticidad.
• - Alta resistencia a los efectos corrosivos del agua, combustible, lubricantes, moho y hongos.
• - Alta resistencia a la abrasión.
• - Excelentes propiedades de absorción de golpes.
• - Permanente flexibilidad seca o mojada, nueva o usada.

LIMITAR LA CAÍDA

Si resulta imposible impedir la caída, habrá que recurrir a la instalación de medios de protección que, permitiendo la caída, limitan el alcance de las mismas.
Como se ha establecido en el comportamiento general de las caídas en altura, las redes de protección tienen por objeto principal, impedir la caída de personas u objetos.

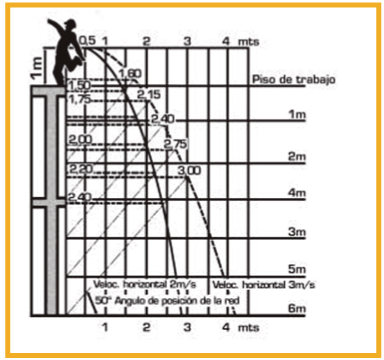

Conseguir interrumpir una trayectoria de caída, supone poder definirla previamente, ya que la caída de una persona no sigue una trayectoria vertical, sino que por el efecto conjunto de la acción de la gravedad y de la velocidad horizontal dicha trayectoria es una parábola. De este modo, tras localizar el punto de posible caída, puede establecerse la anchura necesaria de la red de recogida en función de la velocidad inicial y de la diferencia de nivel entre éste y la red, (ver gráfico).

Nuestro ensayo certificado de fabricación indica que la red podría soportar un peso de 316 kgs, cayendo desde 6 mts de altura.

No obstante se recomienda colocar las redes a no más de 3 mts por debajo del nivel de trabajo de los operarios, con el fin de evitar males menores, torceduras, esguinces, fracturas de dedos, etc.

RED LATERAL

Los laterales abiertos en distintos tipos de construcciones se pueden asegurar también mediante redes, que no necesitan alcanzar las prestaciones de las de caídas.Alcanza con una red de hilo de Polietileno retorcido, de 2.3 mm de diámetro, color negro y con tratamiento anti-UV. La carga de rotura es 95 Kg, la altura de 1.10 mts y con una malla cuadrada de 4 cm. x 4 cm., colocada entre columnas a 30 cm. del suelo. Alcanza para sostener una persona que pierde el equilibrio o confunde la distancia al borde de caída.

Construcción de la red de seguridad:

Lo que ESTUDIO ZEUS S.R.L realiza sobre la red es un relingado perimetral con un cabo de 12 mm, el cual será empalmado a los rombos con un cabo de 2.5 mm, logrando de esta manera una red sumamente segura por su costura al cabo de relingado. Este tipo de confección nos da una red de seguridad para caídas de personas soportando caídas de hasta 6 metros de altura.

Especificaciones del cabo para relingar: Carga de rotura: 5.250 Kg. / Diámetro: 12 mm Especificaciones del hilo con que es confeccionada la red: Carga de rotura: 520 Kg. / Diámetro: 5 mm
Especificaciones del cabo para empalmar: Carga de rotura: 320 Kg. / Diámetro: 5 mm

Materiales a utilizar:

• - Paños de red de poliamida (aprox. 388 Kg.)
• - Cabos para relinga
• - Relingados
• - Hilo para relingar y empalmar

SISTEMAS DE REDES DE SEGURIDAD

Las redes de seguridad REDES AMANSIA ® y REDES ALL SAFE ® de ESTUDIO ZEUS S.R.L, constituyen una solución técnicamente apropiada y económica, para detener la caída de personas desde alturas, incluso tratándose de grandes áreas.

Son una protección colectiva, que permite la movilidad total de los operarios, por encima del área cubierta. Además, por el hecho de ser capaces de sufrir grandes deformaciones, tienen la ventaja de amortiguar la caída de personas a distintos niveles.

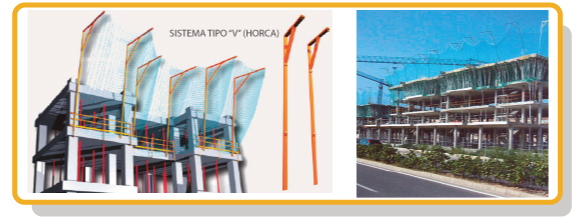

SISTEMA V (RED Y HORCA)

Este sistema de protección colectiva de Redes de Seguridad Sistema V (Red y Horca) está constituido por la red clasificada como tipo "V" y el soporte tipo horca (pescante) anclado o embutido en el forjado.

Este tipo de red se suele colocar en obras como naves industriales, puentes, viaductos, pasos elevados de obra civil, etc. Lo más habitual es usar redes a medida, para su mejor adaptación a la obra. Red de seguridad con cuerda perimetral sujeta a un soporte tipo horca. Cubre huecos verticales.

Componentes del Sistema
Está constituido por la propia red, como elemento principal del sistema, y por los siguientes elementos auxiliares: Horca o pescante, cuerdas de atado, cuerda perimetral, cuerdas de unión, cable metálico, y los mosquetones necesarios para su montaje y colocación.

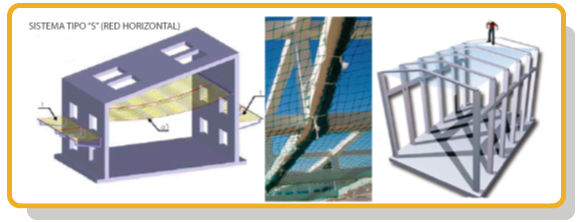

SISTEMA S (RED HORIZONTAL)

Las redes de seguridad Sistema S (Red Horizontal) son redes con cuerda perimetral. La cuerda perimetral debe ser pasada malla a malla en todo el perímetro de la red. La cuerda de atado tiene como finalidad sustentar la red en la zona de la obra donde se necesita. La cuerda de unión tiene como función unir los paños de las redes de seguridad entre sí. Este tipo de red se suele colocar en obras como naves industriales, puentes, viaductos, pasos elevados de obra civil, etc. Lo más habitual es usar redes a medida, para su mejor adaptación a la obra. Red de seguridad con cuerda perimetral sujeta a un soporte tipo horca. Cubre huecos verticales.

Componentes del Sistema
Está constituido por la propia red, como elemento principal del sistema, y por los siguientes elementos auxiliares: cuerdas de atado, cuerda perimetral, cuerdas de unión, cable metálico y los mosquetones necesarios para su montaje y colocación. Según las necesidades de la obra, podrán diseñarse distintas formas de fijar las redes.

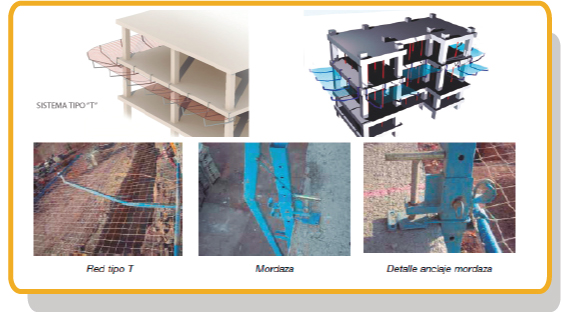

SISTEMA T (RED DE BANDEJA)

Este sistema de Redes de Seguridad Sistema T (Red de Bandeja), se trata de un sistema compuesto por un conjunto de redes horizontales solapadas entre si y apoyadas sobre unos largueros. Éstos se acoplan a unos soportes metálicos tipo mordaza que se anclan a la estructura del edificio.
Debido a la flexibilidad y elasticidad del sistema, la red, al recibir un impacto, forma una bolsa de recogida en torno a la masa atrapando ésta, amortiguando su caída e impidiendo que salga despedida fuera del sistema, se instalan siempre lo más cercano posible a la planta de trabajo. Preveen la caída de personas u objetos desde bordes abiertos.

Componentes del Sistema Paño de red, cuerda de atado, cuerda de unión o solapado, largueros superiores e inferiores (son tubos metálicos por los cuales se introduce la red malla a malla), base, mordaza, brazos.
Funciones de la Red
El sistema "T" tiene dos aplicaciones:
A) Posición vertical: evita la caída de materiales y personas al exterior. Para conseguir esta posición hay que instalar el fijador que une el brazo con el soporte.
B) Posición horizontal: tiene una pequeña inclinación de 10% hacia el interior de la obra. Con voladizo de 3,00 m cubre una altura de caída de 6,00 m.

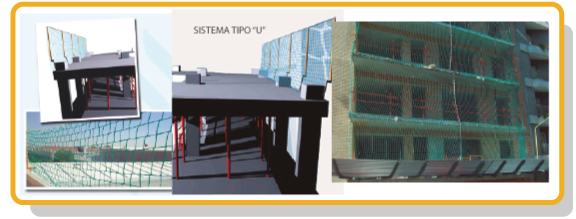

SISTEMA U (RED DE BARANDILLA)

Red de seguridad sujeta a una estructura soporte para su utilización vertical, son las llamadas redes de barandilla, de protección lateral, cierre perimetral o perimetrales. Preveen la caída de personas u objetos desde bordes abiertos, escaleras, andamios, tejados, etc.

Componentes del Sistema
Red con rodapie cosido por una red de sombreo de 0,50 m. de altura, evita la caída de pequeños objetos, herramientas,etc.
Gancho Red tipo "U"
Indicado parea incrustar en el hormigón con sistema especial de taco metálico expansivo.
Cierre cinta rápido

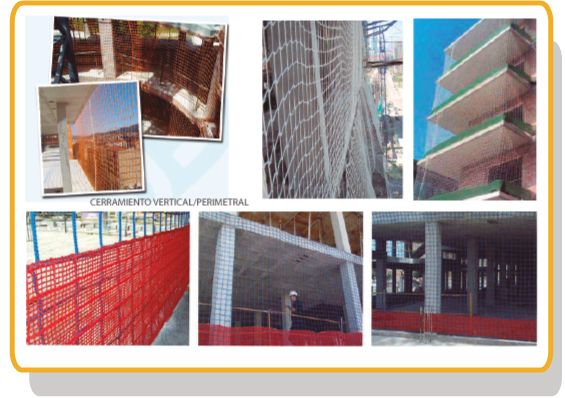

CERRAMIENTO VERTICAL/PERIMETRAL

Red de Seguridad soportada por una cuerda perimetral y otros elementos de sujeción, en posición vertical, diseñada para evitar la caída de personas al vacio a un nivel inferior y/o retener materiales.
Se pueden utilizar para la protección en fachadas, tanto exteriores como las que dan a grandes patios interiores. Van sujetas a unos soportes verticales o al forjado.
(Cubre hueco de la fachada de arriba abajo, como si se tratase de una cortina)

REDES DE SEGURIDAD BAJO FORJADO

La red bajo forjado es un medio de protección colectiva que limita la caída de los trabajadores al forjado inferior o al vacío durante el proceso de armado del encofrado de los forjados.
Puede emplearse tanto en el caso de colocación de tableros en los encofrados continuos, como cuando sólo se encofran jácenas y zunchos.
Los sistemas de colocación de estas redes son dos:
Sistema A: desechables.
Sistema B: reutilizables.

Montaje de la Red Desechable
Se denomina así porque la red, una vez utilizada, no se recupera.
Se puede instalar de dos maneras:
• Situando los rollos sobre la estructura del encofrado el que se van a colocar los tableros, quedando la red atrapada entre dichos tableros y las sopandas.
• Anclando la red sobre los tableros cuando sólo se encofran las jácenas y los zunchos.
Durante el proceso de hormigonado la red queda embutida en distintos puntos. Por ello, para desencofrar es necesario romper la red.

Montaje de la Red Reutilizable
En el sistema de red reutilizable, como su propio nombre indica, ésta puede instalarse varias veces.
Consiste en la utilización de paños de red que disponen de cuerda perimetral.
Todas estas redes deben ser colocadas lo más cercano al puesto de trabajo, minimizando así el riesgo de caída.
La sujeción de estos paños a la estructura del encofrado se puede hacer de dos maneras:
1. Mediante unos ganchos de acero (de al menos 8 mm. de diámetro) sujetos a los puntales del encofrado a una distancia no superior a 1,00 m del tablero.
2. Situando unas placas metálicas acopladas por debajo de la propia estructura del encofrado. Estas placas van provistas de unos ganchos a los que se incorporan los paños de red.
Tanto para colocar las placas metálicas, como para enganchar las redes, es necesario usar unas pértigas. Así será posible trabajar desde el suelo.
De este modo la red queda prácticamente a la misma altura del plano de trabajo, por lo que se minimiza el riesgo de caída.
Por otra parte, al estar la red enganchada a la propia estructura del encofrado, se elimina el riesgo de deslizamiento de los puntales que puede darse en el método anterior.
Una vez colocados los paños de red, el trabajador puede subir encima de la estructura del encofrado para realizar las correspondientes tareas.

REDES ANTICASCOTES

Las redes anticascotes, se superponen a las redes de seguridad, estas redes se pueden coser a la red o no. Evitan la caída de pequeños objetos, piedras, etc.
